测试系统构成：

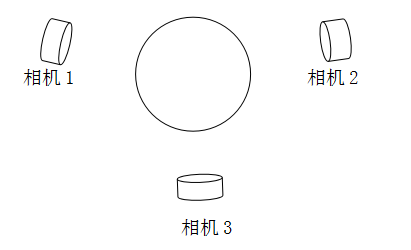

当相机视角采用运动员视角时，由于飞镖射出后尾部可能会遮挡飞镖头部，因此不可行，而且由于同时在飞镖盘上的飞镖数量可能会有数只，为了能够每次都识别到飞镖镖头位置，必须采用多相机方案。为此我们采用3 相机方式，具体布设方式如图所示：

相机选择500 万像素彩色相机3 台，3 个相机都放置与飞镖盘的侧前方，相机为以太网接口，镜头选择变焦镜头（可以根据场地要求调整相机布设位置）。（计算机选取研华工控机）。

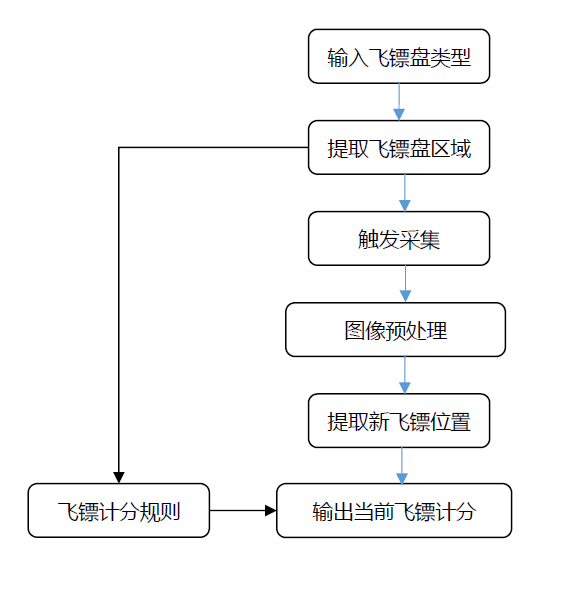

软件处理方案介绍


整个图像处理软件平台采用研华的Open_Evision 软件作为视觉算法开发平台，人机接口采用VC 平台。

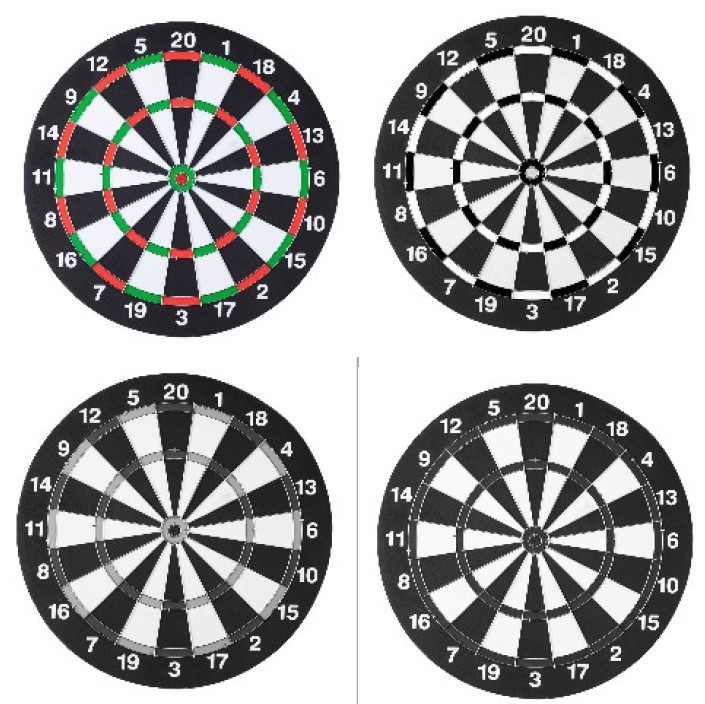

读取飞镖盘类型，并提取飞镖盘的计分区域，确定计分规则。

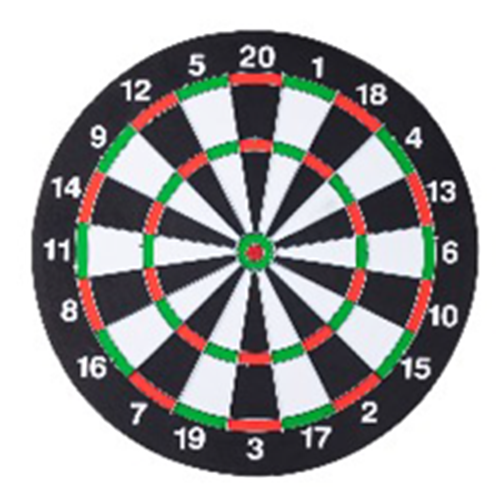

l 分别根据颜色来确定不同的飞镖计分区域与边界线。

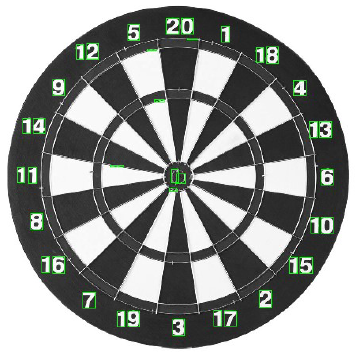

l 利用ocr 来识别镖盘的数字表示

l 确定计分区域与计分规则对应

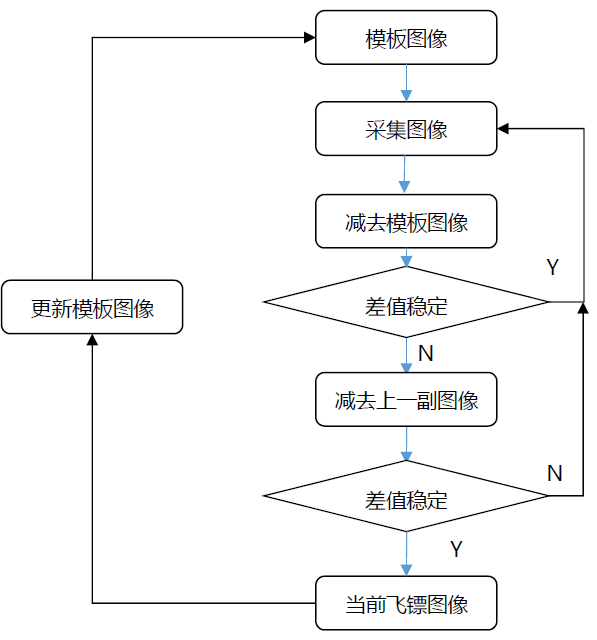

触发采集

当点击比赛开始时，镖盘上没有飞镖，触发采集的规则如下

在三个相机中选取最佳相机提取飞镖位置。
