测试系统介绍：

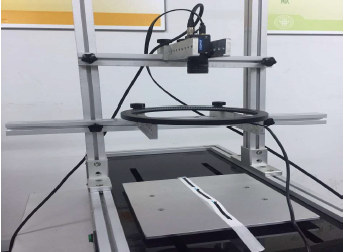

相机选择研华500 万像素相机，以太网接口，镜头选择定焦镜头（两台相机的焦距不同），光源选择保证视野范围内光照均匀和被测物清晰可见，目前采用正光，需进一步实验确定是否选择背光模式（两种模式价格偏差不大）。（计算机选取研华工控机，可以实现1 拖2 台相机）。下图为实验室实物图。
测试系统工作流程：
整个测试系统主要由一台研华视觉处理机和两台工业相机组成：视觉处理机：主要功能是控制相机工作、与plc 通讯（接收触发信号，发送备料位姿、发送报警信号等）、提供人机显示报警等；一台相机负责检测正常物料区（相机1）：主要检测物料位置是否符合要求，物料是否缺失，物料缺失时，补料的位置与旋转方向，此时相机覆盖两个物料的接头视野（视野范围约为20mm*20mm），相机的测量精度能够满足0.01mm 需求；（运动控制部分必须保证拍摄位置在接头处）；另一台相机负责检测备料区（相机2）：主要检测备料的位置与旋转方向，此时相机的视野范围约为70mm*70mm 能够覆盖一条完整物料，精度能够满足0.03mm 需求。
软件处理方案介绍

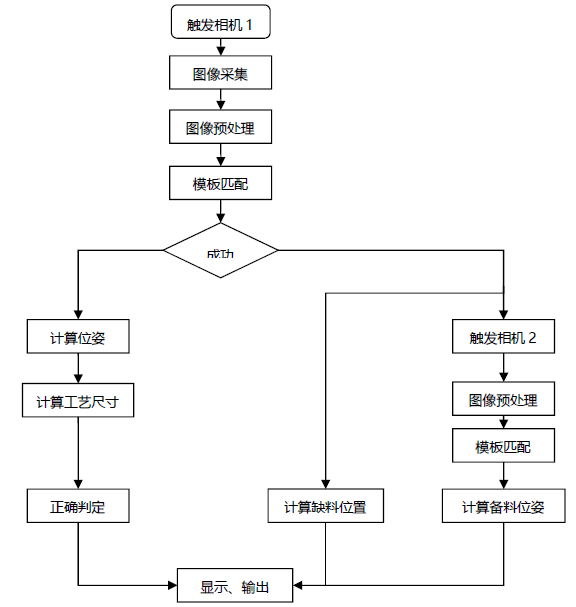

软件平台采用研华的iNspectExpress 软件平台。整个系统的控制流程如下:
1、 图像采集

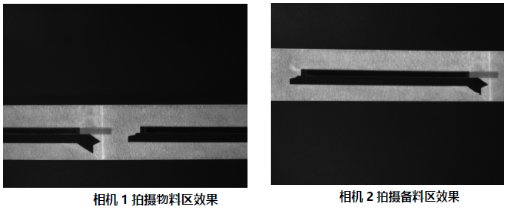

图像采集主要采用触发控制，当机构部分运动到位后发送触发信号，触发可以采用硬件触发（电平、脉冲），也可采用软件触发（通过以太网发送触发信号）。下图为两台相机采集的图片信号。
2、 图像处理与料带位姿计算

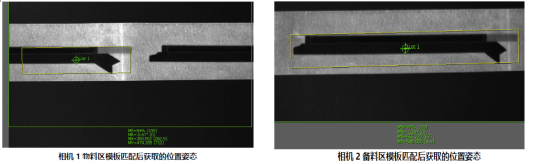

先对采集到的图像进行相应的预处理，进行图像增强、形态学等操作去除干扰。然后通过模板匹配的方法对采集到的图片进行匹配，找到要检测的目标，并求出模板的位姿状态。下图为两台相机的模板匹配结果与位姿计算结果。
3、 计算料带的工艺尺寸

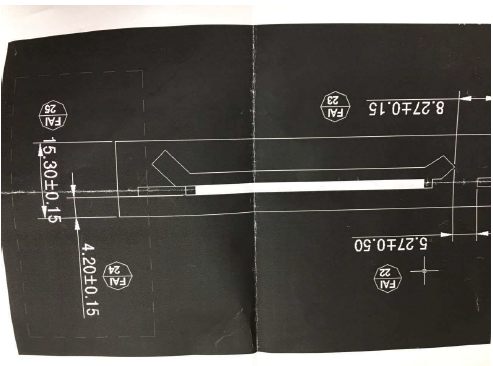

根据厂家提供的图纸信息（如下图），初步分析应该计算出如下信息：
l物料距离胶带下边缘的长度；
l两条物料间的间距；
l胶带的宽度

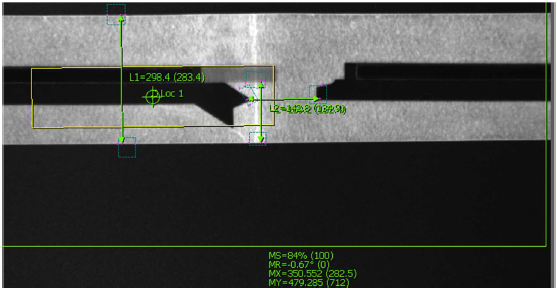

这三个参数的获取方式都是在模板匹配成功后，通过选取匹配中心为定位点，测量物料与前一物料、与胶带上边、胶带底边的距离，然后根据物料的位姿即可计算完成。下图中L 是同一点前后贴物的间距，L2 蓝色贴条到胶带下边缘的距离，L1 为胶带宽度。
4、 人机接口与通讯及异常处理

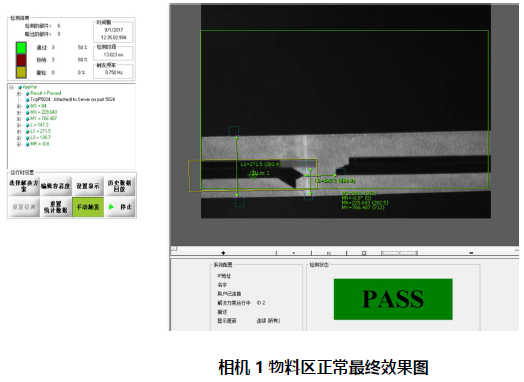

当料带位置、姿态、关键工艺尺寸在正常范围内，状态区就会显示
“PASS”；

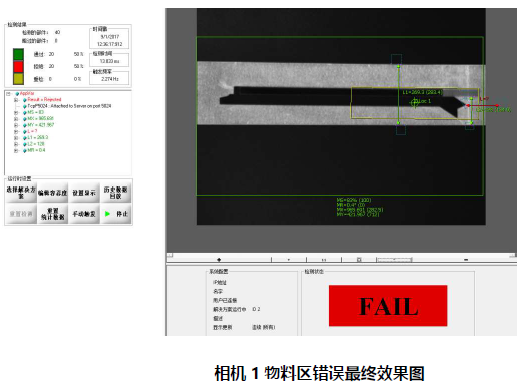

当料带位置、姿态、关键工艺尺寸在正常范围内，状态区就会显示
“FAIL”，并在界面显示位置、姿态、关键工艺尺寸具体的测量值，并传送给PLC；
当缺料发生时，正常物料区的相机会检测上一料带末端的位置，以及底部胶带的位置与姿态，同时启动备料区的相机检测备料的位置与姿态，并将结果传送给PLC，进行补料操作。
检测得到的数据可以通过TCP/IP 流、RS232 流和PLC 连接传输。
